Ходовой клапан VDD

Общие признаки изделия

• функция: трехходовой
• привод через электродвигатель
• рабочее давление макс. 500 бар
• используется в двухлинейных системах
• вязкость смазки до NLGI класс 3

Конструкция
Трехходовой клапан это переключающий элемент с электроприводом для двухлинейных систем, который используется для автоматического соединения/разъединения магистралей в системе централизованной смазки с большими смазочными интервалами.

• ограничитель и поршень
• электропривод

Ограничитель с поворотным золотником и отверстия для резьбовых соединений линии соединены с поворотным приводом. При активации поворотного привода золотник, установленный в ограничителе вращается на 90 м/или 180 градусов.

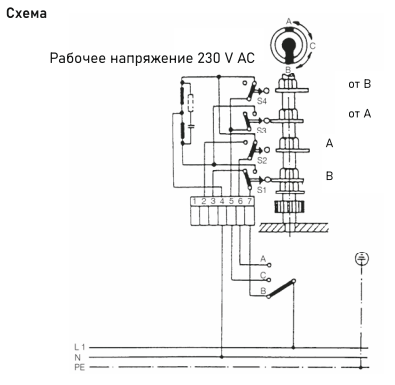

Большой момент вращения обеспечивает надежное переключение даже при высоком давлении или низкой температуре окружающей среды. Положение сквозных отверстий поворотного золотника, связанное с датчиком положения в задней части поворотного привода показано на рисунке. Трехходовой клапан крепится при помощи монтажной пластины.
