Применение Смазочный насос VB-B — это насос с баком, приводимый в действие рычагом, с поршнем простого действия. Бак для пластичной смазки имеет объём на выбор: 1, 1.6 или 4 л.
Насосы модели VB-B предназначены для пластичной и текучей пластичной смазки. Насосы VB-B имеют следящий поршень с индикатором уровня, выступающим из крышки бака.
В положении разгрузки подвод давления соединён с камерой всасывания насоса. Насос можно использовать как заправочный, а также для одномагистральных, двухмагистральных и прогрессивных систем.
При использовании в двухмагистральных системах на подводе давления необходимо установить поставляемый в комплекте четырёхходовой двухпозиционный клапан. На оборудовании, не требующем гидростатического уравновешивания (прогрессивные, заправочные и смазочные системы), можно предотвратить гидростатическое уравновешивание, установив в главной магистрали обратный клапан.
Особенности изделия
Со следящим поршнем и оптическим индикатором уровня
Давление макс. 120 бар
Смазка: пластичная, текучая пластичная смазка
Поверхность сигнально-серая RAL 7004
Страна производства: Германия
Тип товара: Смазочные насосы
Тип системы: DL Двухлинейная система
Тип системы: INJ Инжекторная система
Тип системы: PR Прогрессивная/последовательная система
Технические характеристики
Размеры
Принцип работы
Заказ

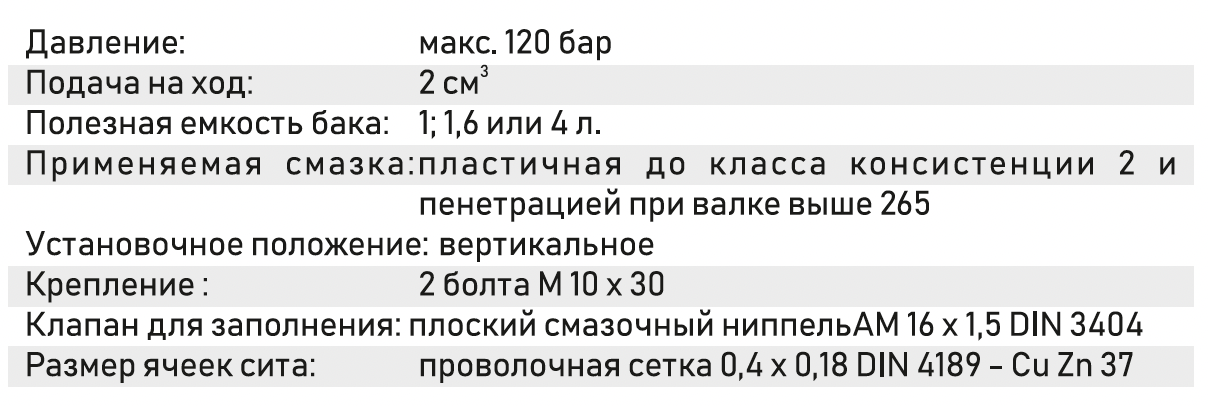

Технические характеристики
Технические характеристики
Размеры
Принцип работы
Рычаг имеет три положения: P, P1 и R. При переключении рычага с P1 на P смазка через клапан подаётся к выпускному отверстию. При перемещении рычага в противоположном направлении — с P на P1 — выполняется ход всасывания. Если переместить рычаг за положение P1, он перейдёт через паз, прежде чем положение R соединит между собой камеры нагнетания и всасывания насоса. В корпусе насоса приводной вал активирует приводную шейку, которая, в свою очередь, перемещает по оси подающий поршень, причём камера перед подающим поршнем попеременно соединяется с камерой всасывания насоса и через клапан — с подводом давления. Камера нагнетания одновременно соединена с индикаторным элементом. Индикатор позволяет распознать достижение максимального напора и одновременно работает как редукционный клапан. При превышении давления он соединяет камеру нагнетания с баком. Контрольный болт служит для удаления воздуха из насоса при вводе в эксплуатацию.
