Два варианта магистрального монтажа, регулируемые дозировочные установки (агрегаты) для использования на две линии, которые подают отмеренные дозы смазки на первую половину точек смазки, при подаче давления на одну линию, и на оставшиеся точки смазки при подаче давления на вторую линию.
Преимущества
Каждый мерный (дозировочный) клапан может иметь от одной до
четырех независимых рабочих секций.
По два стандартных выходных соединения на каждую рабочую секцию
(участок) уменьшают стоимость системы
Любая секция клапан может быть модифицирована на одну подачу
смазки, при возможности двойной подачи или нечетного количества выходных каналов на клапане
Широкий диапазон плавной регулировки для любого размера клапана
позволяет осуществить самый оптимальный смазочный режим для каждого подшипника
Все гидравлические операции контролируются визуально
Страна производства: Германия
Тип товара: Клапаны
Тип системы: DL Двухлинейная система
Технические характеристики
Размеры и регулировка
Принцип действия

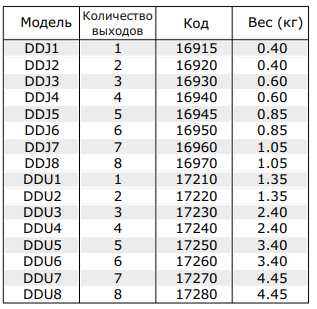

Заказ

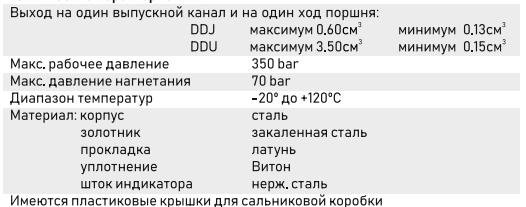

Технические характеристики

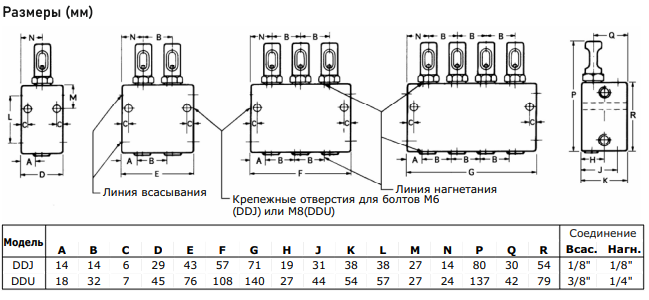

Размеры и регулировка
Регулировка Напорный клапан необходимо устанавливать на месте, соответствующем его применению. Это определяется наблюдением за подшипником или скольжением после ввода в эксплуатацию. При наличии излишней смазки необходимо просто уменьшить ход клапана. Если подшипник сухой, то нужно увеличить ход клапана. Период между циклами также подвергается регулировке. Установка Все соединения унифицированы под конусные фитинги BSPT. Удлинительные ниппели (штуцеры, патрубки) могут понадобиться для соединения с центральными каналами, в особенности с самой коробкой (там, где сальники). Клапаны имеют два выходных канала для каждой рабочей секции. В случае, когда требуется нечетное количество выходных каналов, либо следуя конкретным задачам установки оборудования или в целях двойного увеличения максимальной подачи смазки, необходимо убрать перекрестную перемычку (см. документацию по установке и техническому обслуживанию). Очень важно, чтобы перемычка была снята до закрытия канала, иначе гидравлическая пробка не даст работать противоположному каналу.
Принцип действия
Подача давления на первую линию заставляет входной поршень двигаться вниз, что, в свою очередь, открывает два диагональных прохода. Смазочная жидкость проходит через верхний диагональный проход в рабочую камеру и давит на верхнюю часть главного поршня, заставляя его двигаться вниз
Поддерживаемое давление нагнетания заставляет главный поршень двигаться вниз до самой нижней точки его возможного движения, что выбрасывает весь отмеренный объем смазки на подшипник. Дальше этой точки поддержание нагнетательного давления не будет иметь никакого эффекта.
Давление подается к нижней подводящей линии (по сигналу от распределителя) и поднимает входной поршень вверх, открывая таким образом оба диагональных прохода. Смазочная жидкость проходит через нижнюю диагональ в главный рабочий цилиндр и воздействует на нижнюю часть главного поршня, заставляя его двигаться вверх.
Поддерживаемое давление в нижней подводящей линии сдвигает главный поршень в самую высокую точку его движения, выталкивая весь отмеренный объем смазки к подшипнику. Дальше этой точки поддержание давления в нижней подводящей линии не будет иметь никакого эффекта.
