Распределитель ZV-C

Для заказа достаточно просто добавить товар в корзину и наши менеджеры помогут с выбором оптимальной модификации.

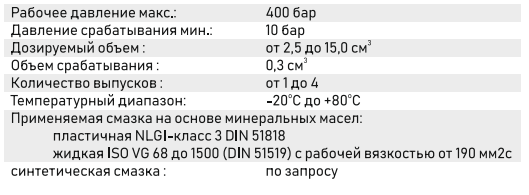

Характеристики изделия

• Двухмагистральный распределитель
• Моноблочный
• Тип смазки: пластичная и жидкая
• До 4 выпусков
• Дозируемый объем от 2,5 до 15,0 см3
• Материал: легированная сталь

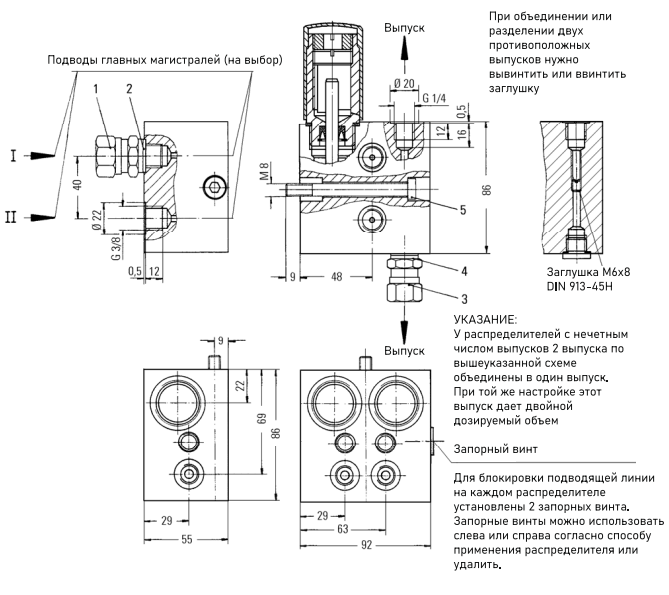

Конструкция
Распределители ZV-C изготавливаются в блочной конструкции. Каждый смазочный распределитель с обоих торцов имеет по два резьбовых отверстия G 3/8 для подключения на выбор обеих главных магистралей. Для подключения линий точек трения распределитель имеет от двух до четырех резьбовых отверстий G 1/4. Распределитель не имеет пружин и работает управляемый смазкой.
Принцип действия
Распределитель ZV-C имеет один дозирующий поршень и один управляющий поршень для каждых двух подключенных точек трения. В зависимости от того, находится ли под давлением смазки главная магистраль 1 или 2, причем одна из них должна быть разгружена, смазываются только те точки трения, которые соответствуют данной магистрали. Поэтому рабочий цикл принципиально охватывает два смазочных такта.
Распределители с нечетным числом выпусков
В распределителях смазки для 1 и 3 смазочных точек удаляется установочный винт, расположенный между двумя противоположными выпусками, а ненужный выпуск закрывается запорным винтом G1/4*. Таким образом, в процессе обоих ходов дозировочного поршня в подсоединенную точку трения подается смазка (всего двойное количество).
