Основные характеристики
Срабатывание при разности давлений 50 или 100 бар
Рабочее давление 400 бар
Конструкция Датчик разности давлений SG-A с защищенным толкателем состоит из корпуса с поршнем с металлическим уплотнением, который удерживается в своем среднем положении двумя нажимными пружинами, а также из концевого выключателя, зафиксированного в своем положении стопорной шайбой, и плиты, на которой крепятся эти детали.
Страна производства: Германия
Тип товара: Аппаратура контроля давления
Тип системы: DL Двухлинейная система
Принцип действия

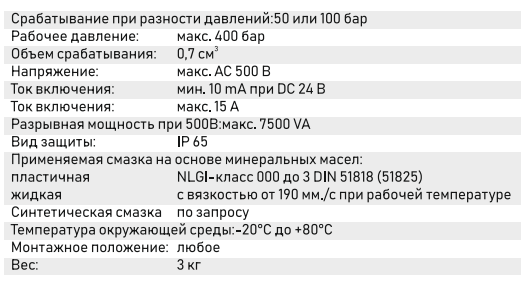

Технические характеристики

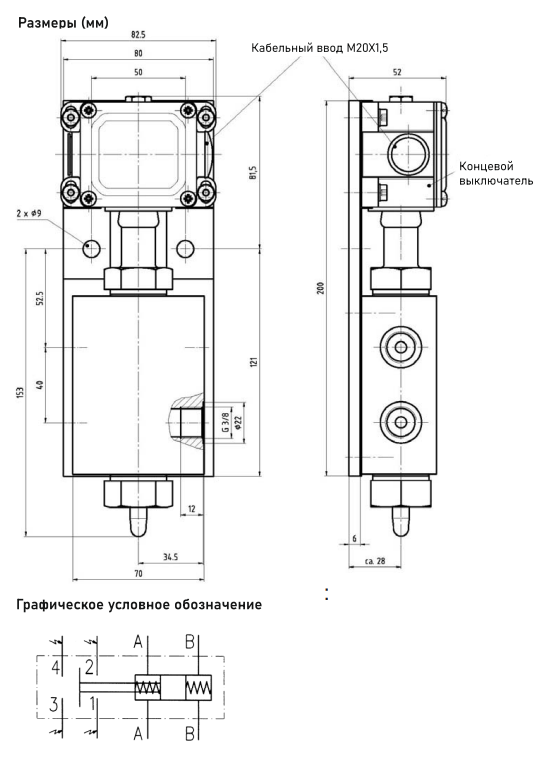

Размеры

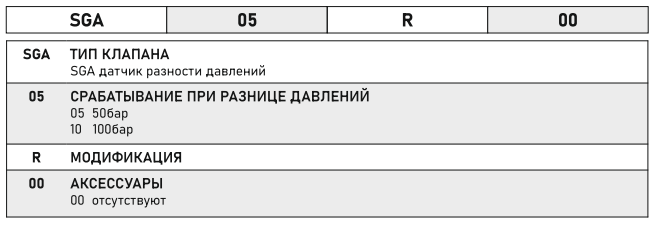

Заказ
Принцип действия
Принцип действия При смазочном такте I смазка подается к главной магистрали A. Главная магистраль B разгружена. Из-за роста давления в главной магистрали A поршень перемещается вниз против упругости нижней нажимной пружины. Когда разность давлений между обеими главными магистралями составит около 50 бар или 100 бар, через поршень на концевом выключателе закроются контакты 1 и 2. Благодаря этому импульсу через электрическую систему управления установки переключится четырехходовой двухпозиционный клапан. Посредством переключения четырехходового двухпозиционного клапана начинается смазочный такт 2, при котором смазка подается к главной магистрали B, а главная магистраль A разгружается. Из-за роста давления в главной магистрали B поршень перемещается вверх против упругости верхней нажимной пружины. Как только разность давлений между обеими главными магистралями составит около 50 или 100 бар, контакты 3 и 4 на концевом выключателе закроются через поршень. Начнется следующий процесс переключения.
