Распределитель ZV-F

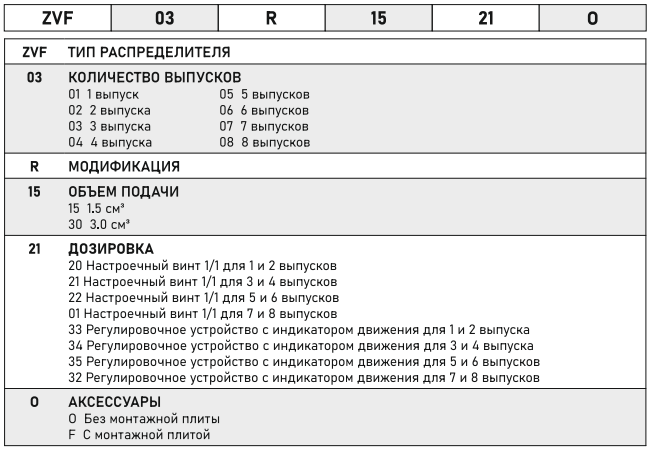

Для заказа достаточно просто добавить товар в корзину и наши менеджеры помогут с выбором оптимальной модификации.

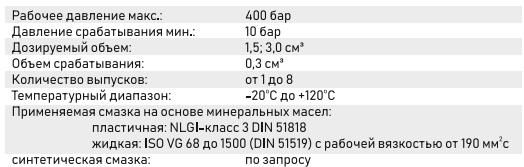

Основные характеристики

• Двухмагистральный распределитель
• Блочный стыкового монтажа на монтажной плите
• Тип смазки: пластичная и жидкая
• До 8 выпусков
• Дозируемый объем 1,5 или 3,0 см3
• Материал: легированная сталь

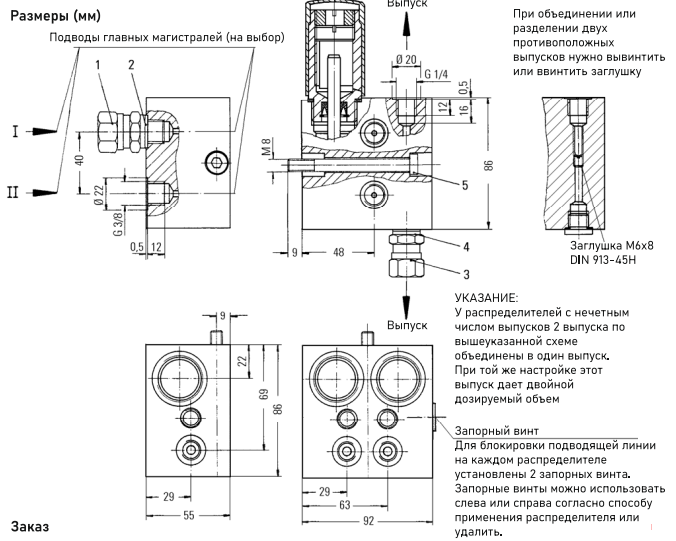

Конструкция
Распределители ZV-F изготавливаются в блочной конструкции с различным дозируемым объемом. Блоки распределителей изготавливаются с 2, 4, 6 и 8 выводами для стыкового монтажа на монтаже на монтажной плите. Монтажная плита с обоих торцов имеет по два резьбовых отверстия 6 3/8 для подключения на выбор обеих главных магистралей. Для подключения линий точек трения на плите имеется от двух до восьми резьбовых отверстий 6 1/4. Распределитель не имеет пружин и работает управляемый смазкой.
Принцип действия
Распределитель ZV-F имеет один дозирующий поршень и один управляющий поршень для каждых двух подключенных точек трения . В зависимости от того, находится ли под давлением смазки главная магистраль 1 или 2, причем одна из них должна быть разгружена, смазываются только те точки трения, которые соответствуют данной магистрали. Поэтому рабочий цикл принципиально охватывает два смазочных такта.

Типы распределителей

• С дозирующим винтом для 1/1, 1/2,1/3 и 1/4 максимально возможного объема дозирования (1/3 только у распределителя 3,0 см3).
• С регулировочным устройством для безступенчатой регулировки дозируемого кол-ва почти от нуля до максимально возможного и указателем перемещения для показания движения поршня в процессе смазочного такта и его конечного положения.

Распределители с нечетным числом выпусков
В распределителях смазки для 1, 3, 5 и 7 смазочных точек удаляется установочный винт, расположенный между двумя противоположными выпусками, а ненужный выпуск монтажной плиты закрывается запорным винтом G1/4". Таким образом, в процессе обоих ходов дозировочного поршня в подсоединенную точку трения подается смазка (всего двойное количество).
