Двухпозиционный 4-ходовой реверсивный клапан SA-V

Китай

CH-SA-V01

Для заказа достаточно просто добавить товар в корзину и наши менеджеры помогут с выбором оптимальной модификации.

2-позиционный 4-ходовой реверсивный клапан SA-V с встроенным редукторным двигателем постоянного тока с большим крутящим моментом для надёжного переключения в том числе при нулевом давлении.
Переключение происходит при неблагоприятных условиях (например, низкая температура или очень вязкая смазка).
Клапан позволяет открывать и закрывать линии смазки и менять их направление.
Клапан подходит для смазочных систем с номинальным давлением менее 40 МПа, а также для гидравлических систем. Клапан также может использоваться в качестве трёхлинейного двухпозиционного клапана.

Страна производства: Китай

Тип товара: Клапаны

Тип системы: DL Двухлинейная система

Технические характеристики

Размеры

Принцип действия

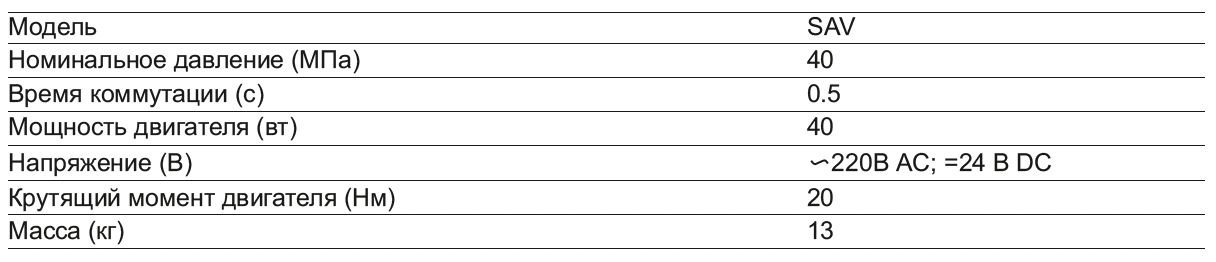

Технические характеристики

В качестве среды используется смазка до NLGI 0–3# с проникающей способностью конуса не менее 220 (25 °, 150г) 1/10 мм или смазка с классом вязкости выше N68. Температура рабочей среды составляет от -20°C до 80°C.

Размеры

Принцип действия

Клапан состоит из двигателя постоянного тока, датчика конечных положений, корпуса реверсивного клапана, встроенного трансформатора и других компонентов, установленных на плите в защитном кожухе. Блок управления системой посылает реверсивный сигнал (благодаря реле разности давления в конце системы) для вращения двигателя, который управляет поршнем клапана. Поршень совершает линейные возвратно-поступательные движения через эксцентрик. Когда клапан достигает требуемого реверсивного положения от изначального, активируется датчик конечных положений и сигнал отправляется в блок управления и процесс переключения завершается, останавливая двигатель.
